REGULOWANY DOCISK KOLANOWY 35MM

Docisk pionowy z otwartym ramieniem i podstawą poziomą

• Producent: Bessey
• Symbol: STC-HH20
• Zakres regulacji: 20 mm

Cechy

• Dźwignia w położeniu zamkniętym jest ustawiona poziomo

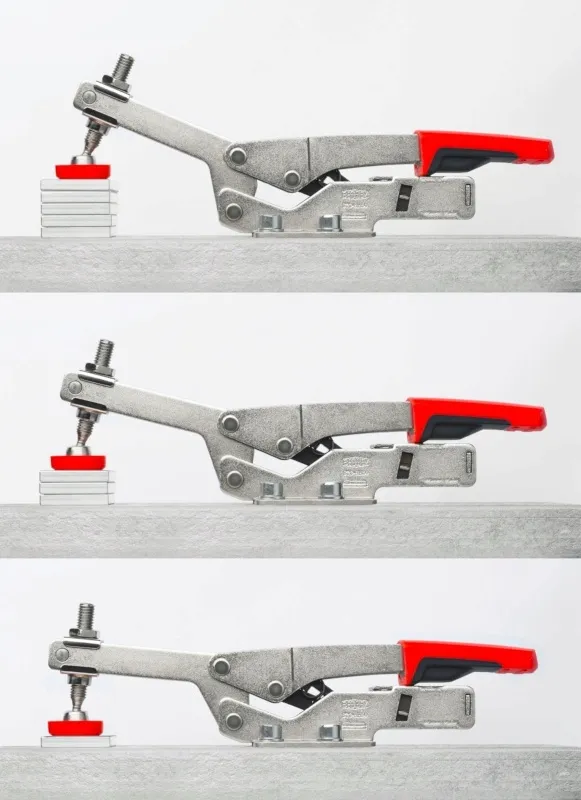

• Automatyczna, bezstopniowa regulacja wysokości mocowania (od 0 do 65 mm) przy prawie niezmienionej sile docisku - nie wymaga ręcznego ustawiania śruby dociskowej
• Siła docisku regulowana w zakresie do 1100 N w zależności od ustawienia śruby dociskowej w przegubie
• Mocna i sztywna konstrukcja z blachy wysokogatunkowej gwarantująca długą żywotność docisku
• Podstawa z rozstawem otworów mocujących w mm oraz calach
• Dwukomponentowa rękojeść z wysokiej jakości tworzywa sztucznego

Przeznaczenie

Materiały:

• Drewno - Drewno: ●●●
• Drewno - Stal: ●●●
• Drewno - Materiały delikatne: ●
• Drewno - Tworzywo sztuczne: ●●●
• Stal - Stal: ●●●
• Stal - Tworzywo sztuczne: ●●●
• Tworzywo sztuczne - Tworzywo sztuczne: ●●●
• Materiały delikatne - Materiały delikatne: ●

Zastosowanie

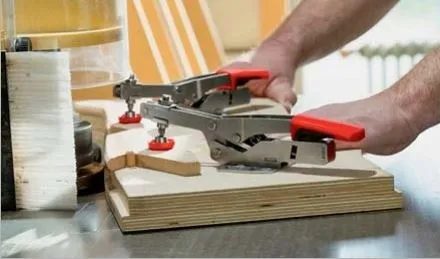

• Przytrzymywanie: ●●●
• Prace spawalnicze: ●●
• Mocowanie na wiertarkach kolumnowych: ●●

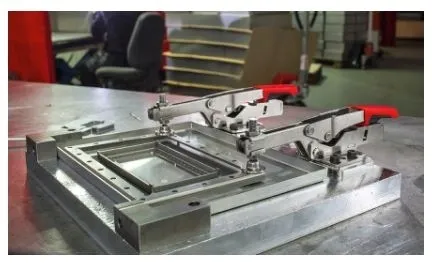

• Mocowanie na stołach maszynowych: ●●●
• Mocowanie powierzchni ukośnych: ●
• Narzędzia specjalne: ●●●

Dane techniczne

• Symbol: STC-HH20
• Waga: 0,2 kg
• Zakres regulacji: 20 mm
• Siła docisku: 1100 N

Tabela wymiarów

• Długość całkowita - L1: 167 mm / 6,57 cali
• Długość wysięgnika - L2: 45 mm / 1,77 cali
• Zakres regulacji śruby - L3: 20 mm / 0,79 cali
• Średnica talerzyka śruby dociskowej - L4: 16 mm / 0,63 cali
• Długość korpusu - L5: 83 mm / 3,27 cali
• Długość podstawy 1 - L6: 45 mm / 1,77 cali
• Długość podstawy 2 - L7: 35 mm / 1,38 cali
• Długość rękojeści - L8: 46 mm / 1,88 cali
• Wysokość rękojeści w położeniu zamkniętym - H1: 44 mm / 1,73 cali
• Wysokość rękojeści w położeniu otwartym - H2: 142 mm, 5,59 cali
• Wysokość wysięgnika - H3: 10 mm / 0,39 cali
• Wysokość śruby całkowita - H4: 42 mm / 1,65 cali
• Wysokość korpusu - H5: 25 mm / 0,98 cali
• Szerokość zewnętrzna wysięgnika - B1: 10 mm / 0,39 cali
• Szerokość wewnętrzna wysięgnika - B2: 6 mm / 0,24 cali
• Szerokość rękojeści - B3: 20 mm / 0,79 cali
• Szerokość podstawy - B4: 42 mm / 0,65 cali
• Rozstaw otworów podłużnych 1 - Lo1: 26 mm / 1,0 cali
• Rozstaw otworów podłużnych 2 - Lo2: 13 mm / 0,5 cali
• Rozstaw otworów podłużnych 3 - Lo3: 28 mm / 1,1 cali
• Rozstaw poprzeczny otworów podłużnych - Lo4: 26 - 31,75 mm / 1 - 1,25 cali
• Średnica otworu - Ø: 5,5 mm / 0,22 cali
