Opis produktu

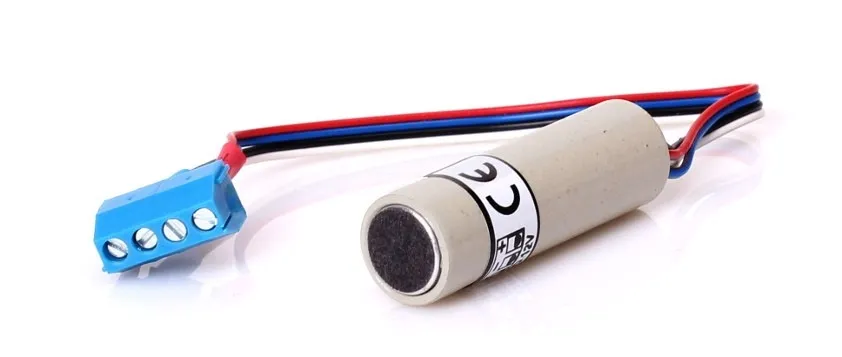

MODUŁ AUDIO MP-6D
INNY-D
Dwa rozłączone elementy listwy zaciskowej ustawiamy "jeden za drugim" i owijamy taśmą izolacyjną w celu łatwego przeciągnięcia przez wywiercony otwór:
Wciągamy moduł do muru:
Widok modułu w murze:
Ucinamy końcówkę kołka rozporowego Ø12mm:
Maskujemy moduł w murze fragmentem kołka rozporowego:
Widok połączenia z drugiej strony muru:
MODUŁ FONII
Z WYJŚCIEM RÓŻNICOWYM
OPIS PRZEDMIOTU
Sygnał niesymetryczny można uzyskać podłączając się między minusem zasilania, a jednym z wyjść symetrycznych.Oferowany moduł fonii - mikrofon do kamer przeznaczony jest do odsłuchu dźwięków z otoczenia. Urządzenie posiada wyjście różnicowe, co pozwala na przesył sygnału za pomocą skrętki komputerowej, a także wyjście niesymetryczne do przesyłu sygnału za pomocą kabla koncentrycznego.
SPECYFIKACJA TECHNICZNA
- Napięcie zasilania: 12 V
- Pobór prądu: 10 mA
- Masa: 9 g
- Wymiary rurki: Ø12 x 35 mm
- Transmisja sygnału i zasilania: po skrętce do 1200m (tłumienie 6dB)
- Obudowa: metalowa
PODŁĄCZANIE DLA SYGNAŁU RÓŻNICOWEGO
PODŁĄCZANIE DLA SYGNAŁU NIESYMETRYCZNEGO
PRZYKŁADOWY SPOSÓB MONTAŻU
Wiercimy otwór Ø12mm:
Przekładamy moduł przez otwór tak żeby mikrofon nie wystawał ponad płaszczyznę:
Z drugiej strony za pomocą skrętki komputerowej podłączamy jednocześnie zasilanie oraz sygnał (pozostałą wolną parę można wykorzystać np. do przesyłu sygnału wideo):
SPOSÓB MONTAŻU I MASKOWANIE MODUŁU W MURZE
Wiercimy otwór Ø12mm:
Rozłączamy listwę zaciskową i podłączamy skrętkę komputerową (niewykorzystaną parą możemy przesyłać sygnał wideo z kamery):
- Pobór prądu: 10 mA
- Wymiary przedmiotu: 12 x 35 mm
- Regulacja wzmocnienia: brak
- Napięcie zasilacza: 12 V
- Powierzchnia pracy: 150 m2
